投资人都清楚一家好的酒店设计对于酒店装修的重要性，一套完整酒店设计图纸包含的内容有：平面图、立面图、酒店装修平面图、电位图、装饰图等等，下面小编将为您详细介绍酒店设计图纸一般包含内容有哪些？希望对您有所帮助。

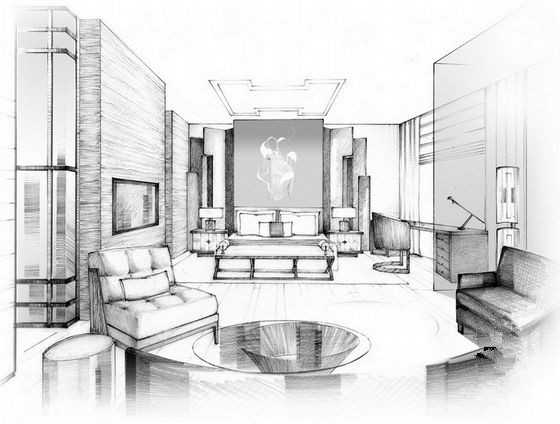

一、设计图纸

酒店设计图纸一般分平面图、地平面图、天棚平面图、立面图、节点大样图、强电铺设图、弱电铺设图等。要在图上标明灯具的位置，并标明灯的名称或灯具图例。应有剖切图，并标明剖切位置。天花平面图为实际施工后的镜像。

二、立面图

1、各种立面图应按正投影原理所绘制。

2、剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。

3、各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据酒店装修图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。

4、立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。

三、酒店装修平面图

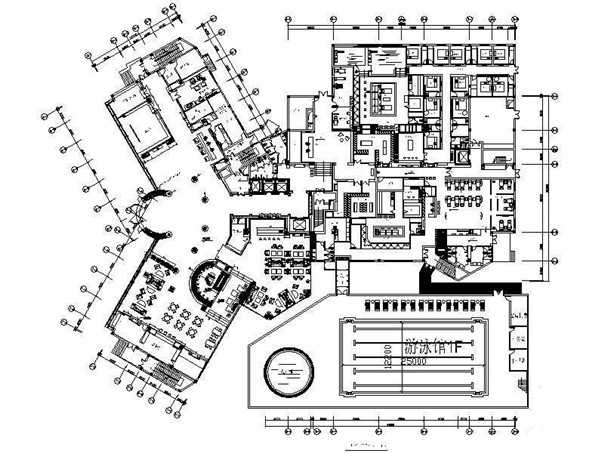

1、酒店平面布置图

2、平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的构造。

3、平面图须注清立面标识、酒店房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要酒店配置家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。

四、电位图

1、酒店装修电位走线只需标明开关与灯位的控制关系，线型宜用细圆弧线（也可适当用中圆弧线），各种强弱电的插座走线不需标明；

2、要有详细的开关（一联、二联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。

五、酒店装饰详图及大样图

1、酒店家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。

2、 酒店门窗、家具等制作部分的平、立、剖面图。

3、 酒店图样中某一部分或构造，需要重点索引节点详图；踢脚板、垭口、酒店门窗套等可看情况适当有剖切图。
